Khác nhau giữa quạt ly tâm cánh cong về phía trước (Forward curve – FC) và quạt ly tâm cánh cong về phía sau (Backward Curve – BC)
Quạt ly tâm cánh cong về phía trước (FC)
Quạt FC còn có tên gọi khác là quạt lồng sóc hoặc quạt sirocco.
Quạt sẽ bị mất ổn định khi xảy ra mất áp suất trên hệ thống.
Chiều quay và hướng gió
Quạt có xu hướng đuối sức, bị quá tải vì sự gia tăng công suất động cơ theo sự tăng lên lượng gió ra
Hiệu suất FC thấp (max. 65%) hơn so với BC (max. 85%)
Tốc độ quạt FC và áp lực thấp hơn BC ở cùng một điểm làm việc tương ứng
Độ ồn thấp hơn và giá thành thấp hơn
Tuổi thọ, vòng đời sản phẩm FC thấp

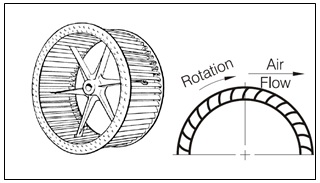

Dễ dàng nhận biết FC vì lưỡi cánh ngắn, nhỏ và số lá cánh rất nhiều (khoảng 30-60 cánh).
Hướng lá cánh thuận theo chiều quay của quạt. Xem hình minh họa
Hình 2.14 trên đây biểu diễn đường cong đặc tính của quạt FC
Ta sẽ dễ dàng nhận thấy :
Đường đứt nét biểu diễn công suất hấp thụ (Absorbed Power) có xu hướng tăng lên theo lưu lượng gió tăng
Cụ thể:
Điểm làm việc thiết kế và chọn quạt có lưu lượng: 10m3/s, áp lực tĩnh: 1200Pa (điểm B2)
Công suất hấp thu 25kW, do đó công suất motor đựơc chọn cho quạt là 30kW
Tại điểm làm việc: 16m3/s, áp lực tĩnh: 0Pa (điểm A2) thì công suất hấp thu là 55kW (điểm A1) lớn hơn rất nhiều motor đã chọn
Quạt ly tâm cánh cong về phía sau (Backward Curve – BC)
Đây là loại quạt hoạt động ổn định bởi vì nếu có sự khác biệt về áp trên hệ thống thì công suất giảm xuống mặc dù có thể lưu lượng tăng lên.
Quạt BC ít bị quá tải do đặc điểm tự giới hạn công suất
Hiệu suất BC cao hơn
Tuổi thọ, vòng đời sản phẩm cao hơn
Độ ồn BC cao hơn FC đôi chút
Giá thành BC cao hơn FC

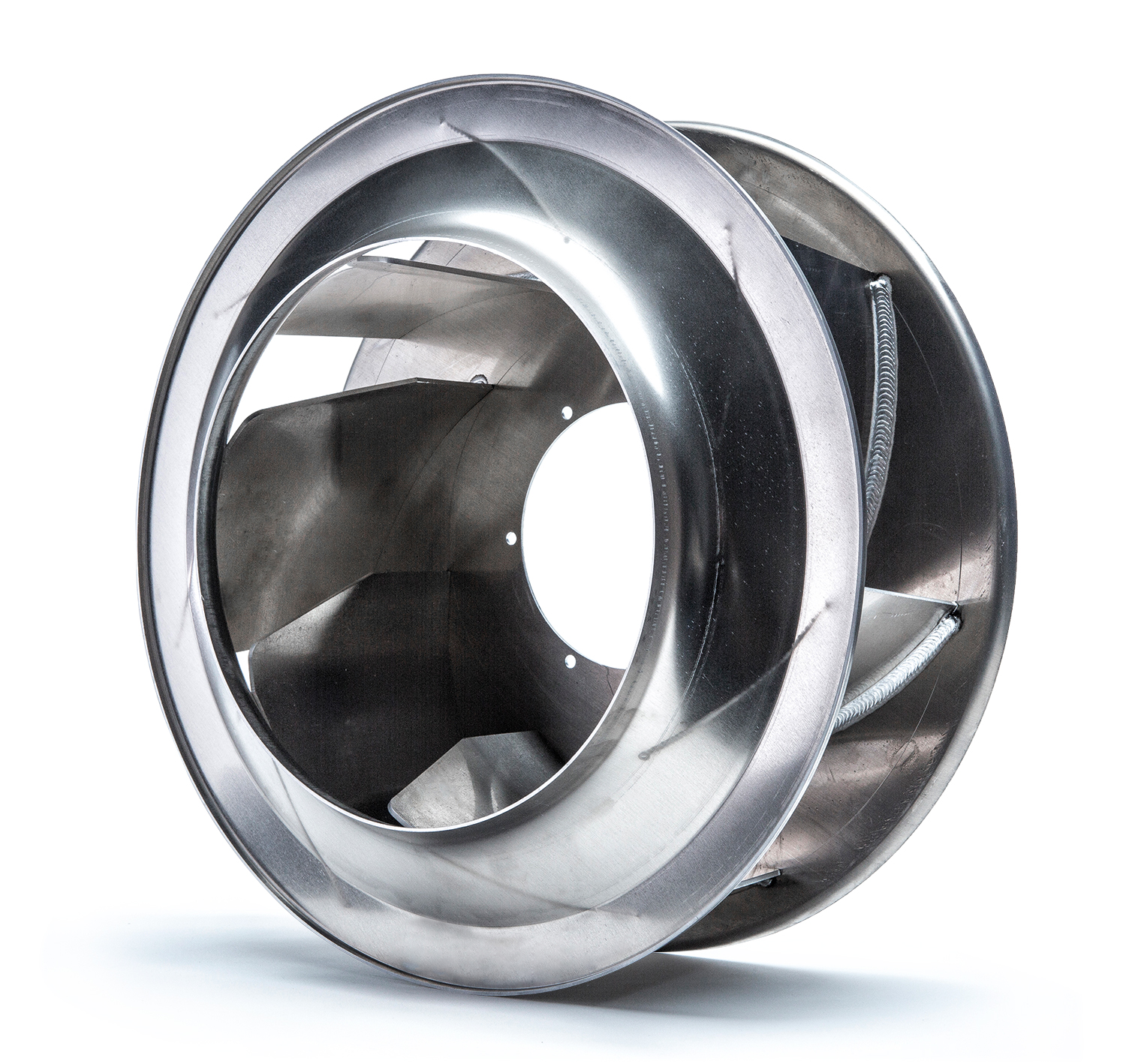

Cánh quạt BC nhìn chắc chắn, số lá cánh ít (từ 6-16 cánh)
Hướng của lá cánh ngược với chiều quay của quạt. Xem hình minh họa
Hình 2.18 Trên đây biểu diễn đường cong đặc tính của quạt BC, đường đứt nét là đường biểu diễn công suất hấp thu.Lưu ý: dòng quạt BC phát huy hiệu suất khi ở áp suất cao, nên hạn chế sử dụng cho các thiết kế có áp suất thấp.Dễ dàng nhận thấy, công suất động cơ đạt đến đỉnh điểm và sau đó bắt đầu rơi. Điều này được gọi là đặc tính tự giới hạn
Do nhược điểm cũng như hiệu quả năng lượng thấp của Forward Curve nên các nước như Vương Quốc Anh và Úc và gần đây là Trung Quốc không đưa vào thiết kế cũng như sử dụng đối với dòng quạt có FC có công suất động từ 0.75kW trở lên.
